10kV無功補償柜的分類！

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-08-20 12:53:45【大中小】

10kV電力系統中的無功補償方式有三種方式，并聯電容器補償（高壓電容補償柜）、SVC靜止無功補償和SVG動態無功補償，前兩種均為無源補償，后一種為有源補償。SVC利用IGBT投切傳統的電容、電抗，補償基本原理還是電容補償，但SVG卻不同，已經沒有傳統的電容器了。

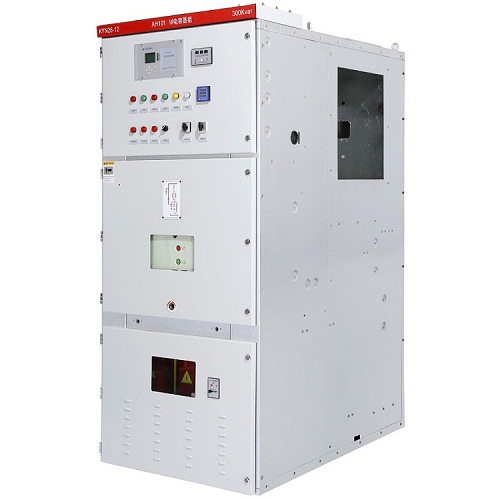

高壓電容補償柜

1.10kV并聯電容器補償（高壓電容補償柜）

在電網中安裝并聯電容器可以產生超前于電網電壓的無功電流，為感性負載提供無功功率，減少了電網電源向感性負荷提供、由線路輸送的無功功率，由于減少了無功功率在電網中的流動，因此可以降低線路和變壓器因輸送無功功率造成的電能損耗。并聯電容器補償通常需加裝電抗器，以用來抑制合閘涌流和抑制諧波。并聯電容器補償適合于負載變化平穩，電壓波動及諧波變化不大的場合。

并聯電容器補償?shù)娜秉c(diǎn)是當電網負荷時刻發生變化時，并聯電容器需頻繁投入和切除，斷路器開斷并聯電容器的過程中，不可避免發生操作過電壓，可能會損壞并聯電容器，影響電網的正常運行。

10kV無功補償柜

2.10kVSVC靜止無功補償

10kVSVC（Static Var Compensator的縮寫）靜止無功補償器是一種沒有旋轉部件，快速、平滑可控的動態無功功率補償裝置。它是將可控的電抗器和電力電容器（固定或分組投切）并聯使用。電容器可發出無功功率（容性的），可控電抗器可吸收無功功率（感性的）。通過對電抗器進行調節，可以使整個裝置平滑地從發出無功功率改變到吸收無功功率（或反向進行），并且響應快速。

3.10kVSVG靜止無功補償

10kV SVG（Static Var Generator）靜止無功補償器采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

10kV靜止型動態無功發生器SVG的系統響應時間小于10ms，能向電網系統快速提供無功電流并穩定母線電壓。諧波特性極好，補償性能佳，功率因數能夠補到0.95以上。由于SVG良好的補償特性，不僅廣泛應用于工業企業，也被大量使用在風力發電和光伏發電等新能源領域。

箱變式無功補償裝置1
